Ethernet kabels - Kleuren Kruiskabels Tekeningen

Wanneer gebruik je een kruiskabel?

Een kruiskabel wordt gebruikt wanneer je een machine (computer, printer, scanner, camera, enz.) aansluit op een router of direct aan een andere machine. Dit zijn namelijk gelijksoortige apparaten. Als je een machine aansluit op een switch of een hub, dan heb je geen kruiskabel nodig en kun je volstaan met een rechte kabel.

Op mijn router moet ik mijn computer met een rechte kabel aansluiten!

Dat komt omdat de router die je in de winkel koopt of van de internet provider krijgt, een gecombineerd apparaat is. Het is namelijk een router en een switch in één kastje. De router is intern gekoppeld aan de switch en de aansluitingen waar je de RJ45 stekker in doet is eigenlijk de switch.

Hoe moet ik een UTP kabel maken?

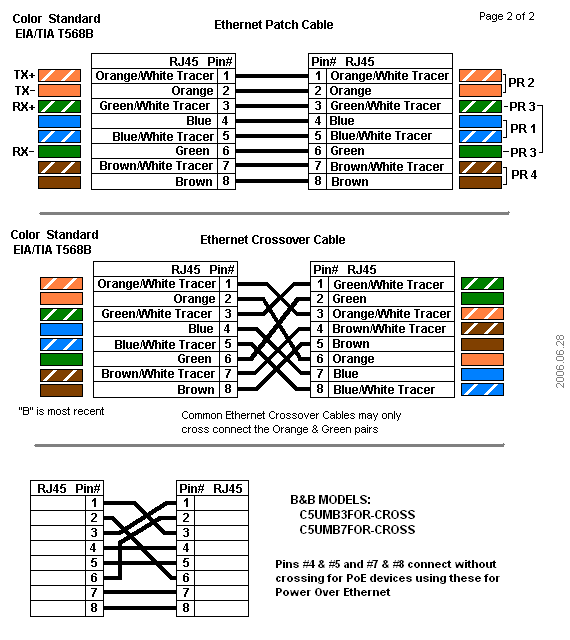

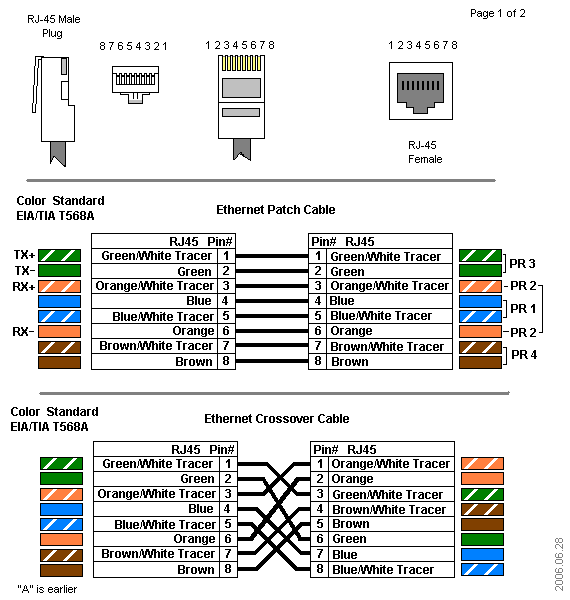

Als je dit bericht verder opent, zie je op de tekeningen hoe je de kabel aan moet sluiten. De meest gebruikte aansluiting is de EIA/TIA T568B. De andere, de EIA/TIA T568A wordt eigenlijk alleen nog door de Amerikaanse overheid gebruikt.
